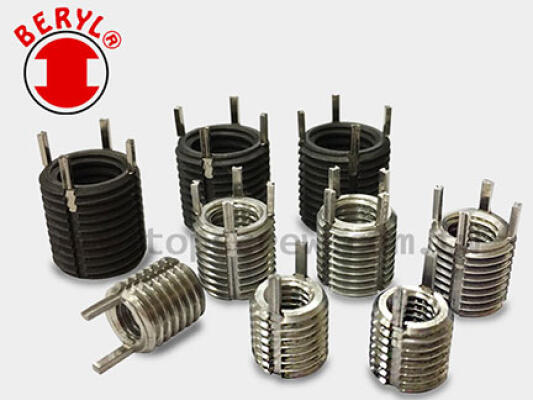

防鬆襯套

LOCK SERT



官網:http://www.topscrew.com.tw/

螺峯金屬股份有限公司  TOP SCREW METAL CORP.

彰化市古夷里泰和路二段41578

78, LANE 415, TAY HO RD., SEC.2, KU YI LI, CHANG HWA CITY, TAIWAN, R.O.C.

TEL+886-4-7237159   FAX+886-4-7246640

MAILrecept@topscrew.com.tw





文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()



螺峯金屬股份有限公司  TOP SCREW METAL CORP.

彰化市古夷里泰和路二段41578

78, LANE 415, TAY HO RD., SEC.2, KU YI LI, CHANG HWA CITY, TAIWAN, R.O.C.

TEL+886-4-7237159   FAX+886-4-7246640

MAILrecept@topscrew.com.tw

文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()



四叉割溝拉帽-澎脹型特性:

高拉力、高扭力

板厚範圍大

表面不平整也可牢牢扣緊物件

安裝方便且不會使軟塑料或薄金屬薄板扭曲、變形或受損

拉鉚後,四叉割溝拉帽會摺疊變形,形成四個腳,緊抓住安裝物件之表面的下方,形成一個永久可用且堅固的內牙,且夾緊的面積大,形成絕佳的拉力強度,不易脫落

專門設計用於:安裝柔軟及脆性材料、金屬薄板、塑膠材料及複合材料等

FEATURES

HIGH PULL OUT STRENGTH IN THIN OR SOFT MATERAIL.

WIDE GRIP RANGE FOR VARIABLE THICKNESS MATERAIL AND EVEN IN UNEVEN SURFACE.

EASY INSTALLATION WITHOUT DISTORT, DEFORM OR DAMAGING PARENT MATERIAL (EX. SOFT PLASTICS, THIN SHEET METAL).

THE FOUR LEGS ARE PULLED TOGETHER EXPANDING OUTWARDS BEHIND THE SURFACE MATERIAL TO PROVIDE A LARGE LOAD BEARING AREA.

SPECIFICALLY DESIGNED FOR USE IN SOFT AND BRITTLE MATERIALS, SHEET METAL, FIBERGLASS, PLASTICS AND COMPOSITES.

四叉割溝拉帽-澎脹型應用:

航空工業 (如:安全座椅、座椅安全帶…)

汽車、摩托車零件及模具 (如:車頂置物架、塑鋼水箱固定扣件、汽機車板金組裝…)

家用電器業 (如:手柄、可調節的底部和固定點…)

卡車和拖車夾層部份及鑲板…等塑料製品相關行業

APPLICATIONS

AEROSPACE (E.G., INSTRUMENT PANEL, SEATBELT)

AUTOMOBILES AND MOTORCYCLES PARTS AND MOLDINGS (E.G., CAR TOP CARRIERS)

TRUCKS AND TRAILERS SANDWICH SECTIONS AND PANELLING.

DOMESTIC APPLIANCES – HANDLES, ADJUSTABLE FEET AND FIXING POINTS.

PLASTIC FABRICATIONSELECTRONICS, ENCLOSURESETC.

OTHER SIZE, MATERIAL ARE AVAILABLE UPON REQUEST


























PLUSNUT PRE-BULBED - DIMENSIONS & SPECIFICATIONS

(MILLIMETERS)

PART NO.

THREAD

SIZE

GRIP

RANGE

HOLE

SIZE

HEAD

DIA.

(H)

HEAD

THICKNESS

(t)

BODY

DIA.

(D)

LENGTH



(L)

TOPSN6

M6PH1.0

0.50-7.10

9.80-9.93

15.90

1.50

9.76

26.20

TOPSN6-L

M6PH1.0

7.10-12.70

9.80-9.93

15.90

1.50

9.76

32.00

TOPSN8

M8PH1.25

0.50-7.10

12.29-12.42

19.00

1.57

12.25

30.00

TOPSN8-L

M8PH1.25

7.10-12.70

12.29-12.42

19.00

1.57

12.25

35.80

TOPSN10

M10PH1.50

0.50-7.10

14.27-14.45

22.20

2.24

14.23

32.30

TOPSN10-L

M10PH1.50

7.10-12.70

14.27-14.45

22.20

2.24

14.23

37.80



PLUSNUT PRE-BULBED - DIMENSIONS & SPECIFICATIONS

(INCH)

PART NO.

THREAD

SIZE

GRIP

RANGE

HOLE

SIZE

HEAD

DIA.

(H)

HEAD

THICKNESS

(t)

BODY

DIA.

(D)

LENGTH



(L)

TOPSN1032

10-32

0.020-0.175

0.312-0.317

0.500

0.038

0.310

0.800

TOPSN1032-L

10-32

0.175-0.320

0.312-0.317

0.500

0.038

0.310

0.940

TOPSN420

1/4-20

0.020-0.280

0.386-0.391

0.625

0.058

0.384

1.030

TOPSN420-L

1/4-20

0.280-0.500

0.386-0.391

0.625

0.058

0.384

1.260

TOPSN518

5/16-18

0.020-0.280

0.484-0.489

0.750

0.062

0.482

1.180

TOPSN518-L

5/16-18

0.280-0.500

0.484-0.489

0.750

0.062

0.482

1.410

TOPSN616

3/8-16

0.020-0.280

0.562-0.569

0.875

0.088

0.560

1.270

TOPSN616-L

3/8-16

0.280-0.500

0.562-0.569

0.875

0.088

0.560

1.490




螺峯金屬股份有限公司  TOP SCREW METAL CORP.

彰化市古夷里泰和路二段41578

78, LANE 415, TAY HO RD., SEC.2, KU YI LI, CHANG HWA CITY, TAIWAN, R.O.C.

TEL+886-4-7237159   FAX+886-4-7246640

MAILrecept@topscrew.com.tw



文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()

undefined
3孔自攻螺紋襯套 (厚壁用)
SELF TAPPING THREADED INSERT W. THREE CUTTING HOLE
材質:白鐵303(A1),316(A4),銅3604 (鐵材質可依客戶表面處理要求。)

特性:螺紋襯套安裝容易、螺紋襯套能取代螺紋護套、
螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙 、
螺紋襯套安裝後緊固的在震動的環境下不會鬆開 。

潰牙的剋星
解決潰牙、崩牙、滑牙的救星
強化和修補的最佳產品
裝置簡易快速
適用於各種引擎及輕量化材質

應用:螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。

優點:螺紋襯套擁有高拉力、螺紋襯套擁有高扭力、螺紋襯套能夠保護母牙,預防潰牙、
螺紋襯套組裝簡單且快速、超強力防震。

 其他尺寸和材質可依客戶要求訂製。
襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺? 襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺?
3孔自攻螺紋襯套 (厚壁)
文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()

undefined
3孔自攻螺紋襯套 (薄壁用)
SELF TAPPING THREADED INSERT W. THREE CUTTING HOLE
材質:白鐵303(A1),316(A4),銅3604 (鐵材質可依客戶表面處理要求。)

特性:螺紋襯套安裝容易、螺紋襯套能取代螺紋護套、螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙
螺紋襯套安裝後緊固的在震動的環境下不會鬆開 。

潰牙的剋星!!!
解決潰牙、崩牙、滑牙的救星
強化和修補的最佳產品
裝置簡易快速
適用於各種引擎及輕量化材質

應用:螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。

優點:螺紋襯套擁有高拉力、螺紋襯套擁有高扭力、
螺紋襯套能夠保護母牙,預防潰牙、螺紋襯套組裝簡單且快速、
超強力防震。

 其他尺寸和材質可依客戶要求訂製。
襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺? 襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺?
3孔自攻螺紋襯套 (薄壁)
文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()

襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺?
3孔割溝螺紋襯套+開口銷
SELF TAPPING THREADED INSERT W. SLOTTED PIN
材質:白鐵303(A1),316(A4),銅3604 (鐵材質可依客戶表面處理要求。)

特性:螺紋襯套安裝容易、螺紋襯套能取代螺紋護套、
螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙、
螺紋襯套安裝後緊固的在震動的環境下不會鬆開 。

潰牙的剋星!!!
解決潰牙、崩牙、滑牙的救星
強化和修補的最佳產品
裝置簡易快速
適用於各種引擎及輕量化材質

應用:螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。

優點:螺紋襯套擁有高拉力、螺紋襯套擁有高扭力、
螺紋襯套能夠保護母牙,預防潰牙、螺紋襯套組裝簡單且快速、
超強力防震。

 其他尺寸和材質可依客戶要求訂製。
襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺? 襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺?
3孔割溝螺紋襯套+開口銷
文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()

襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺?
自攻螺紋襯套
SELF TAPPING THREAD INSERTS - SLOTTED SERIES
材質:鐵,白鐵303(A1),316(A4),銅3604 (鐵材質可依客戶表面處理要求。)

特性:自攻螺紋襯套安裝容易、自攻螺紋襯套能取代螺紋護套、
自攻螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙、
自攻螺紋襯套安裝後十分緊固,不會因外加之震動而造成鬆脫。

潰牙的剋星!!!
解決潰牙、崩牙、滑牙的救星、強化和修補的最佳產品、
裝置簡易快速、適用於各種引擎及輕量化材質

應用: 自攻螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。
 其他尺寸和材質可依客戶要求訂製。
襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺? 襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,割溝襯套,螺?
自攻螺紋襯套
文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()

襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,襯套工具,手動工具,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,襯套工具,手動工具,螺?
螺紋襯套手動工具
SELF TAPPING THREADED INSERT
MANUAL INSTALLATION TOOLS
孔徑:孔徑數據標示在上方資料表內,以參考為目的。
孔徑隨著材料、裝置的扭力和效果的需求變大或變小,最理想的孔徑應該是決定於樣品和要組裝的材料。

孔深:透空的裝配物體:襯套的長度不應該大於板厚 。
盲孔的裝配物體:孔深應該為1.2X襯套長度,這個數據標示於上方的資料表內。
倒角:必需要60度的沙拉頭來確保襯套和組裝母件是平面的 。
壁厚:壁後應該為0.35~0.5X孔徑 ,依裝置的材料做決定。

襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,襯套工具,手動工具,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,襯套工具,手動工具,螺? 襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,襯套工具,手動工具,襯套,螺紋襯套,自攻螺紋襯套,3孔襯套,3孔螺紋襯套,鐵襯套,白鐵襯套,銅襯套,襯套工具,手動工具,螺?
螺紋襯套手動工具
文章標籤

螺峯金屬工業 發表在 痞客邦 留言(0) 人氣()

防鬆襯套,LOKSERT
防鬆襯套-工具
LOKSERT-TOOL
防鬆襯套,LOKSERT防鬆襯套,LOKSERT
防鬆襯套-工具
