螺峯金屬工業股份有限公司 TOP SCREW METAL CORP.

自攻螺紋襯套

SELF TAPPING THREAD INSERTS - SLOTTED SERIES

自攻螺紋襯套之材質：

鐵,白鐵303(A1),316(A4),銅3604 (鐵材質可依客戶表面處理要求。)

自攻螺紋襯套之特性：

自攻螺紋襯套安裝容易

自攻螺紋襯套能取代螺紋護套

自攻螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙

自攻螺紋襯套安裝後十分緊固，不會因外加之震動而造成鬆脫

潰牙的剋星

解決潰牙、崩牙、滑牙的救星

強化和修補的最佳產品

裝置簡易快速

適用於各種引擎及輕量化材質

自攻螺紋襯套之應用：

自攻螺紋襯套適用於各式材質的物件，例如塑膠、鋁、鑄鐵

★其他尺寸和材質可以客戶需求訂製。

MATERIAL AVAILABLE：

STEEL, STAINLESS STEEL 303 (A1), STAINLESS STEEL 316 (A4 / 18-10), BRASS C3604

SURFACE FINSIH AVAILABLE：

CR3 WHITE/YELLOW ZINC PLATED

CHARACTERISTICS：

EASY TO INSTALLED

DESIGNED TO REPLACE SPRING COIL

PROVIDE STRONG THREADS FOR WEAK MATERIAL LIKE ALUMINUM OR PLASTIC

ABLE TO INSTALL FOR VIBRATING ENVIRONMENT

APPICATIONS：

CAN BE APPLIED TO DIFFERENT MATERIAL SUCH AS PLASTIC, ALUMINUM, CAST IRON

DESIGNED TO APPLY IN WEAK MATERIAL WHERE THREADS ARE FRENQUENTLY USED

★OTHER SIZE, MATERIAL ARE AVAILABLE UPON REQUEST

自攻螺紋襯套系列

SELF TAPPING THREADED INSERT SERIES

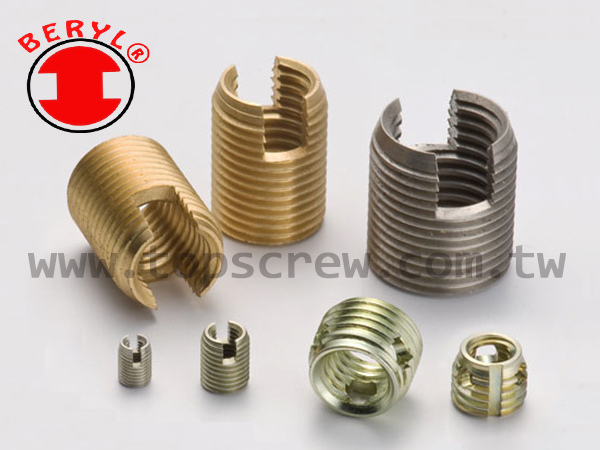

◆  自攻螺紋襯套

材質：
鐵,白鐵303(A1),316(A4),銅3604 (鐵材質可依客戶表面處理要求)

特性：
․自攻螺紋襯套安裝容易
․自攻螺紋襯套能取代螺紋護套
․自攻螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙
․自攻螺紋襯套安裝後十分緊固，不會因外加之震動而造成鬆脫　

應用：
自攻螺紋襯套適用於各式材質的物件，例如塑膠、鋁、鑄鐵

◆ 3孔自攻螺紋襯套 (薄/厚壁)

材質：
白鐵303(A1),316(A4),銅3604 (鐵材質可依客戶表面處理要求)

特性：
․螺紋襯套安裝容易
․螺紋襯套能取代螺紋護套
․螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙
․螺紋襯套安裝後緊固的在震動的環境下不會鬆開

應用：
螺紋襯套適用於各式材質的物件，例如塑膠、鋁、鑄鐵

優點：
․螺紋襯套擁有高拉力
․螺紋襯套擁有高扭力
․螺紋襯套能夠保護母牙，預防潰牙
․螺紋襯套組裝簡單且快速
․超強力防震

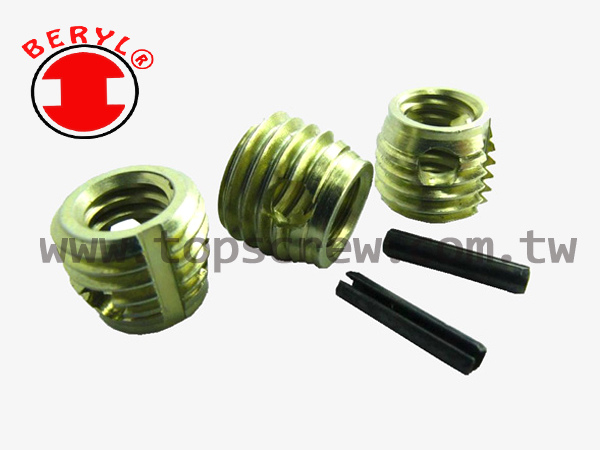

◆ 3孔割溝螺紋襯套+開口銷

材質：
白鐵303(A1),316(A4),銅3604（鐵材質可依客戶表面處理要求）

特性：
․螺紋襯套安裝容易
․螺紋襯套能取代螺紋護套
․螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙
․螺紋襯套安裝後十分緊固，不會因外加之震動而鬆脫

應用：
自攻螺紋襯套適用於各式材質的物件，例如塑膠、鋁、鑄鐵

優點：
․自攻螺紋襯套擁有高拉力
․自攻螺紋襯套擁有高扭力
․自攻螺紋襯套能夠保護母牙,預防潰牙
․自攻螺紋襯套組裝簡單且快速
․超強力防震

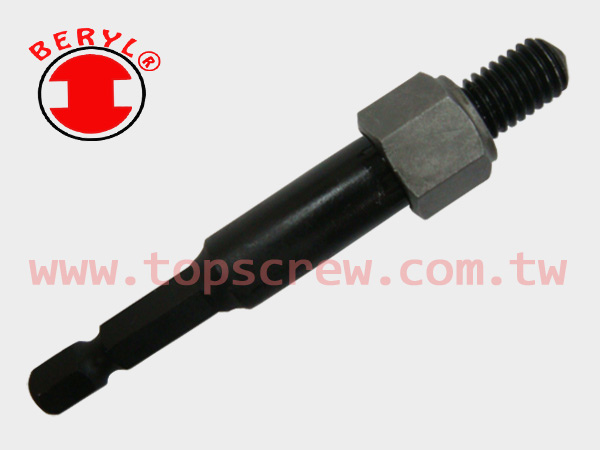

◆ 螺紋襯套手動工具

孔徑：

孔徑數據標示在上方資料表內，以參考為目的。
孔徑隨著材料、裝置的扭力和效果的需求變大或變小，最理想的孔徑應該是決定於樣品和要組裝的材料。

孔深：
透空的裝配物體：襯套的長度不應該大於板厚
盲孔的裝配物體：孔深應該為1.2X襯套長度，這個數據標示於上方的資料表內

倒角：
必需要60度的沙拉頭來確保襯套和組裝母件是平面的

壁厚：
壁後應該為0.35~0.5X孔徑 ，依裝置的材料做決定

◆ 螺紋襯套氣動(手動)工具

★ 尾部特殊處理，氣動 & 手動 均可使用

螺紋襯套

(SELF TAPPING THREADED INSERTS)

螺紋襯套之材質：
白鐵303(A1),314(A4),銅3604（鐵材質可依客戶表面處理要求。）

螺紋襯套之特性：

• 螺紋襯套安裝容易。
• 螺紋襯套能取代螺紋護套。
• 螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙。
• 螺紋襯套安裝後十分緊固，不會因外加之震動而鬆脫。

螺紋襯套之應用：
自攻螺紋襯套適用於各式材質的物件，例如塑膠、鋁、鑄鐵。

螺紋襯套在行業上的應用：

• 汽車業
  ex.發動機、變速箱、後視鏡、散熱器、保險桿...等。



• 廠房 & 設備製造業
  ex. 法蘭接頭、建築設備、燃油燃燒器...等。

• 家電 & 辦公室器材用品製造業
  ex. 真空吸塵器、照相機、強光照明燈、鑽頭...等。

• 機電 & 實驗室用品業
  ex. 電容器、收音機及無線電系統、牙醫設備...等。

• 軍事應用
  ex.坦克車，飛機...等。

螺紋襯套之優點：

• 自攻螺紋襯套擁有高拉力。
• 自攻螺紋襯套擁有高扭力。
• 自攻螺紋襯套能夠保護母牙,預防潰牙。
• 自攻螺紋襯套組裝簡單且快速。
• 超強力防震。

★其他尺寸和材質可依客戶需求訂製。

自攻螺紋襯套:

因銅.鋁.鋅.鎂.塑膠..等材質母材強度不夠，成品往往容易潰牙，影響到產品之品質，使用自攻襯套，可增進產品之品質。自攻襯套其優點是較軟材質裝入沒有彈性系數之考量，不易受外在條件之影響。裝配上簡單，螺絲加螺帽就可裝入襯套，缺點是潰牙時孔徑須加大到適合尺寸才可裝配，且長度規格固定，單品價格較高，不過在少量裝配上總成本較低 ，是增加產品螺紋強度之另一選擇.

自攻螺紋襯套不必預先攻牙，可直接旋入母材形成螺紋面，對於已潰牙之螺紋也能維持原一尺寸，合乎經濟原則，對於新的製品，可增加螺紋強度，防止螺絲鬆動，以及提高產品等級。在國外各先進國家已被廣泛應用於汽車工業、捷運系統、軍用品、家電用品、建築機械、事務機器，電子製品…等，已獲多數業界認可而大量採用。

自攻螺紋襯套之特性:

• 自攻螺紋襯套安裝容易。
• 自攻螺紋襯套能取代螺紋護套。
• 自攻螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙 。
• 自攻螺紋襯套安裝後十分緊固，不會因外加之震動而造成鬆脫。　

自攻螺紋襯套之應用:
自攻螺紋襯套適用於各式材質的物件，例如塑膠、鋁、鑄鐵

自攻螺紋襯套之材質：
鐵,白鐵303(A1),314(A4),銅3604 (鐵材質可依客戶表面處理要求。)

自攻螺紋襯套不必預先攻牙，可直接旋入母材形成螺紋面，對於已潰牙之螺紋也能維持原一尺寸，合乎經濟原則，對於新的製品，可增加螺紋強度，防止螺絲鬆動，以及提高產品等級。在國外各先進國家已被廣泛應用於汽車工業、捷運系統、軍用品、家電用品、建築機械、事務機器，電子製品…等，已獲多數業界認可而大量採用。

銅.鋁.鋅.鎂.塑膠..等材質因母材強度不夠，成品往往容易潰牙，影響到產品之品質，使用自攻襯套，可增進產品之品質。自攻襯套其優點是較軟材質裝入沒有彈性系數之考量，不易受外在條件之影響。裝配上簡單，螺絲加螺帽就可裝入襯套，缺點是潰牙時孔徑須加大到適合尺寸才可裝配，且長度規格固定，單品價格較高，不過在少量裝配上總成本較低 ，是增加產品螺紋強度之另一選擇.

螺峯金屬公司自攻螺紋襯套的優點與效用：

• 自行攻螺紋，減少成本支出。
• 強化螺紋：和成品接觸面大，承受拉力強，產品設計時可使用較低強度的材料。
• 螺紋潰牙再生：對於已磨損或潰牙之螺紋具有維修作用，使用自攻螺襯可繼續使用原一尺寸的螺絲。
• 保護螺牙，具防震效果，可防止螺絲鬆動。
• 經過熱處理及亞鉛電鍍的快削鋼製品(自攻螺襯)耐腐性佳。
• 母材若含氣泡時，也具有良好的接合密度。
• 同樣規格的自攻螺襯，可適用於多種不同的材質，符合經濟效益。
• 安裝簡便、迅速，只需一種裝入工具，成本低，不良率少。
• 備有多種材質、型式、規格可供選擇應用。
